Технические характеристики

(1) Круглосуточный автоматический мониторинг в режиме реального времени 365 дней в году

(2) Диаметр обнаруживаемого троса: 8–120 мм

(3) Скорость мониторинга: 0–30 м/с

(4) Пропускная способность: не зависит от искривления поверхности троса, загрязнения маслом или деформации

(5) Расстояние между датчиком и тросом: ≤30 мм

(6) Предел растяжения испытуемого троса: < 10 мм

(7) Чувствительность датчика: 12 В/мТ

(8) Максимальная точность дискретизации: 2048 раз/м

(9) Рабочее напряжение системы: 220 В/127 В переменного тока ±10 % / 50 Гц

(10) Сеть системной связи: беспроводной/проводной промышленный Ethernet

(11) Протоколы связи для межсетевого взаимодействия: TCP/IP, Modbus

(12) Степень защиты от пыли и влаги: IP67

(13) Условия эксплуатации: от -40 °C до +60 °C / относительная влажность 95 %

(14) Непрерывное время работы: ≥168 ч

(15) Срок службы оборудования: ≥10 лет

Detection rate

● Серьезное повреждение: потеря площади поперечного сечения металла на уровне 8–10 %, коэффициент обнаружения в режиме реального времени — 100 %

● Серьезное повреждение: потеря площади поперечного сечения металла на уровне 6–8 %, коэффициент обнаружения в режиме реального времени — 100 %

● Умеренные повреждения: потеря площади поперечного сечения металла 4–6 %, коэффициент обнаружения в режиме реального времени 100 %

● Незначительные повреждения: потеря площади поперечного сечения металла на уровне 2–4 %, коэффициент обнаружения в режиме реального времени > 99 %

● Незначительные дефекты: коэффициент потери металла в поперечном сечении = 2%, коэффициент обнаружения в режиме реального времени > 95%

Коэффициент потерь в металлическом сечении > 1%, коэффициент обнаружения в режиме реального времени ≥ 80%

Частота повторения

● Серьезное повреждение: 100%, форма сигнала обнаружения повреждения в целом соответствует норме

● серьезное повреждение: 100%, форма сигнала обнаружения повреждения в целом соответствует

● На 99 % форма сигнала обнаружения повреждений в основном подогнана

● Незначительные повреждения: > 95%, форма сигнала обнаружения повреждений в целом соответствует норме

● Незначительные повреждения: > 80%, форма сигнала обнаружения повреждений в целом соответствует норме

Показатель точности

● Погрешность определения коэффициента износа металлического сечения стального троса (LMA): < ±1%

● Количество обрывов нитей при ошибке длины скрутки: < 1 нить *

● Погрешность измерения диаметра стального троса: ±1%*

● Погрешность измерения длины стального троса: < 0,2 %

● Точность определения места повреждения: ≥99%

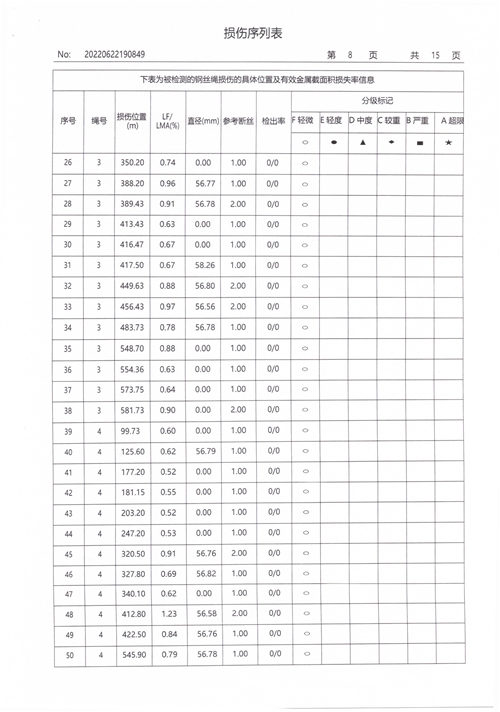

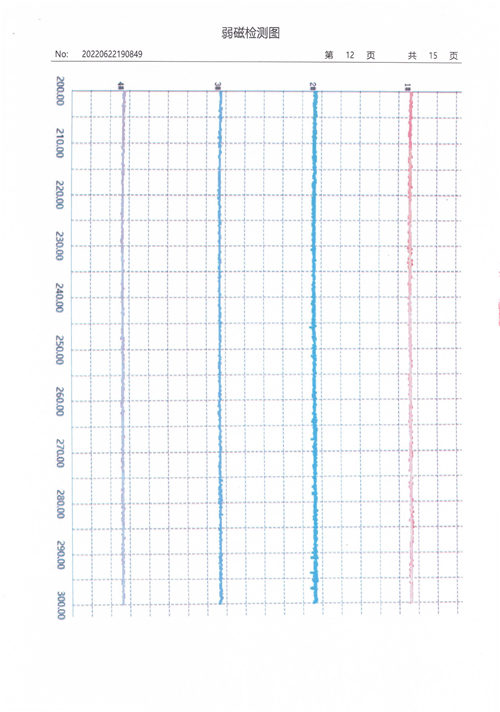

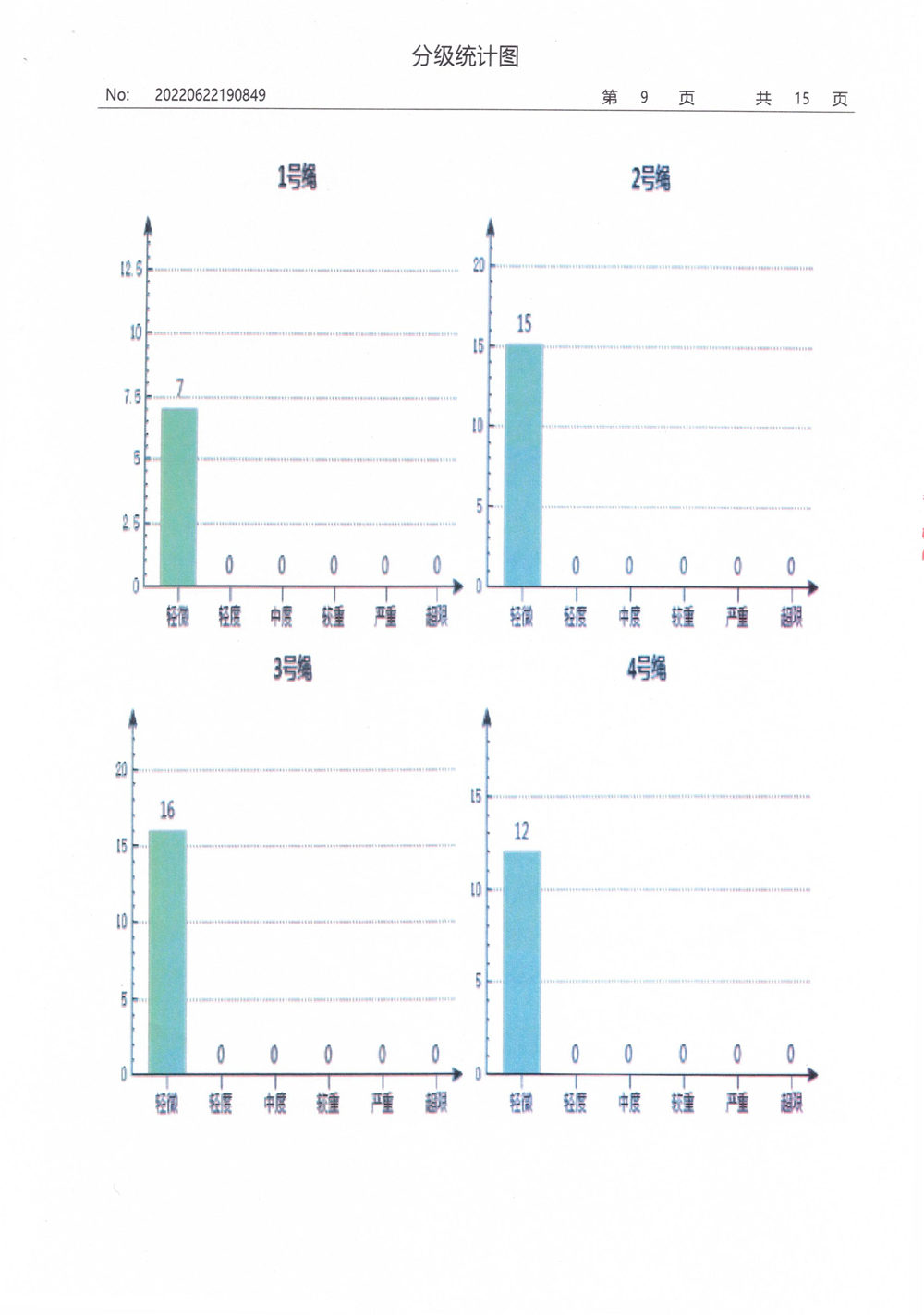

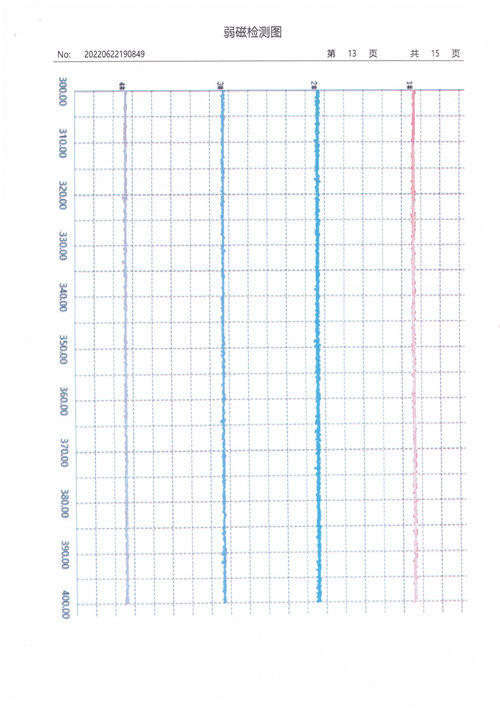

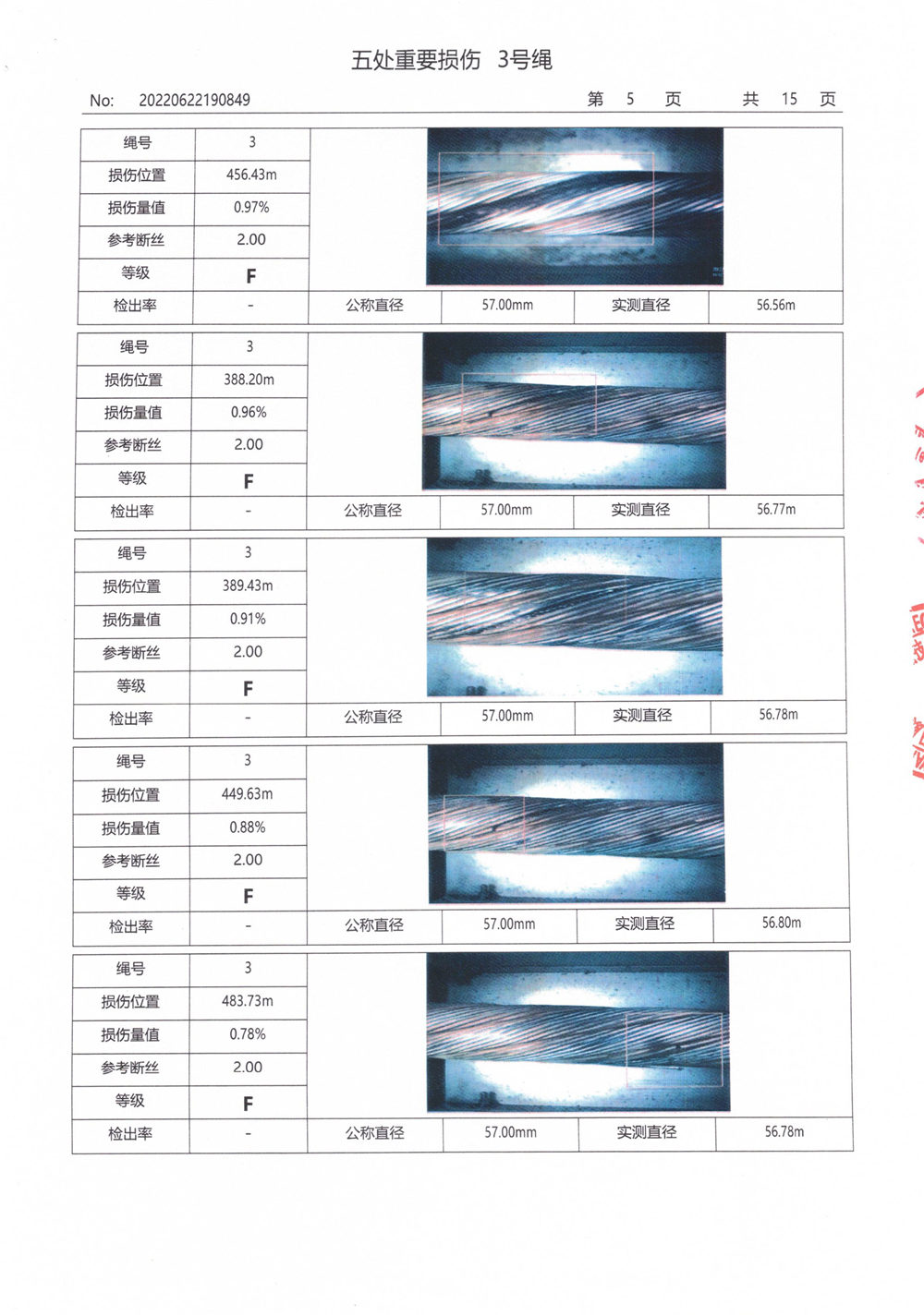

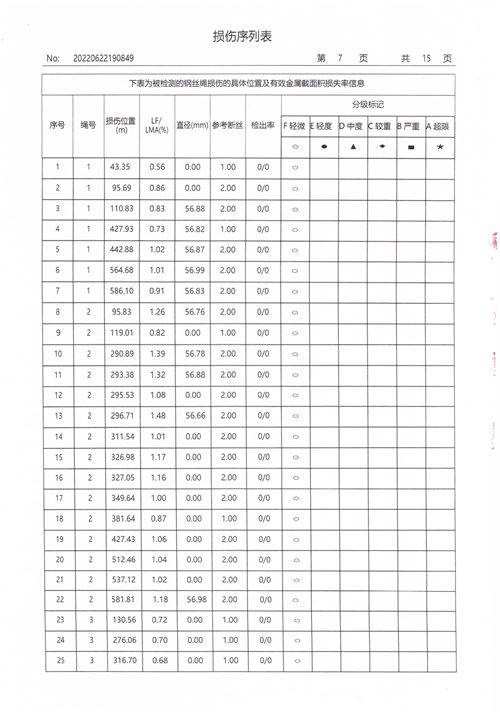

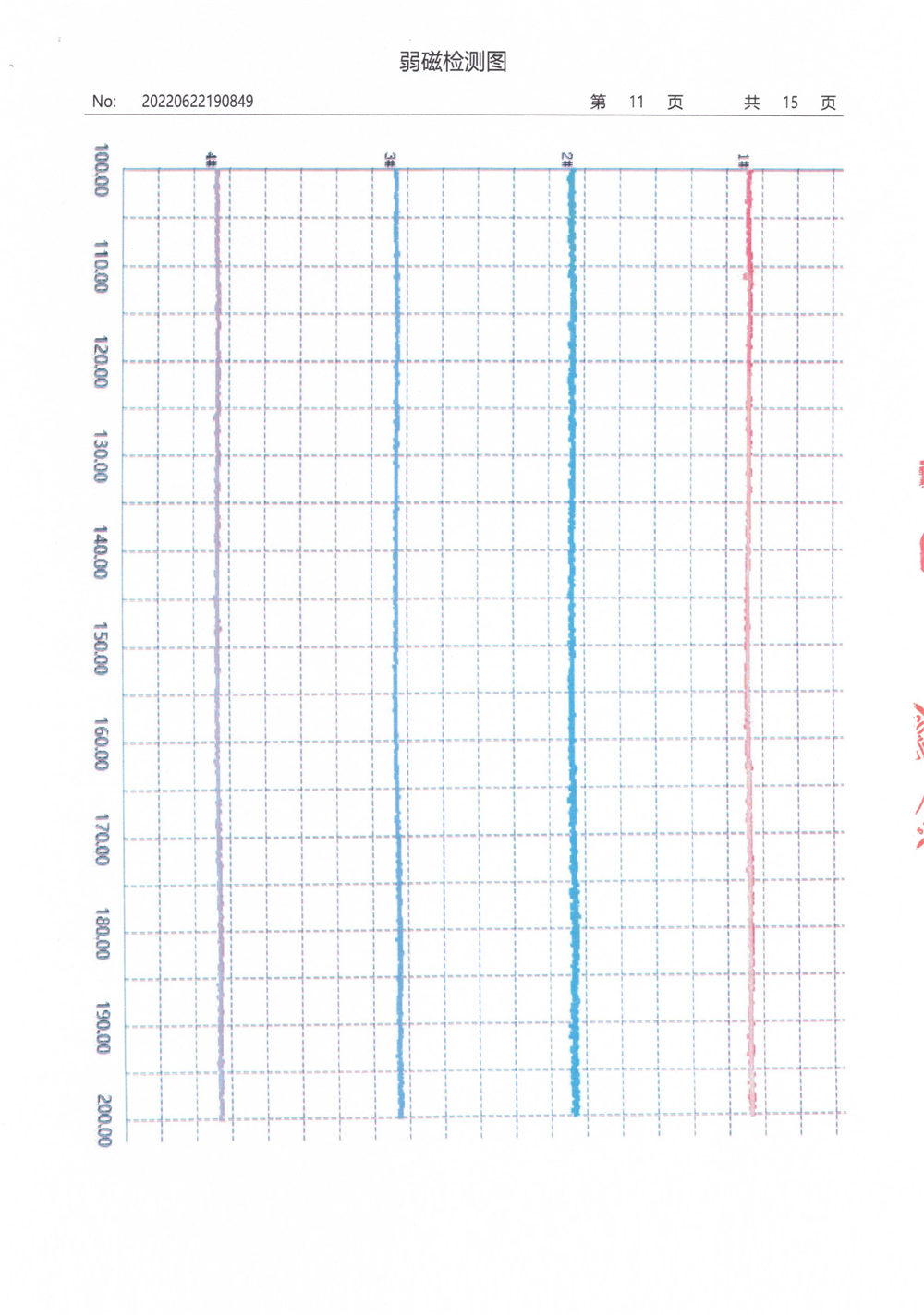

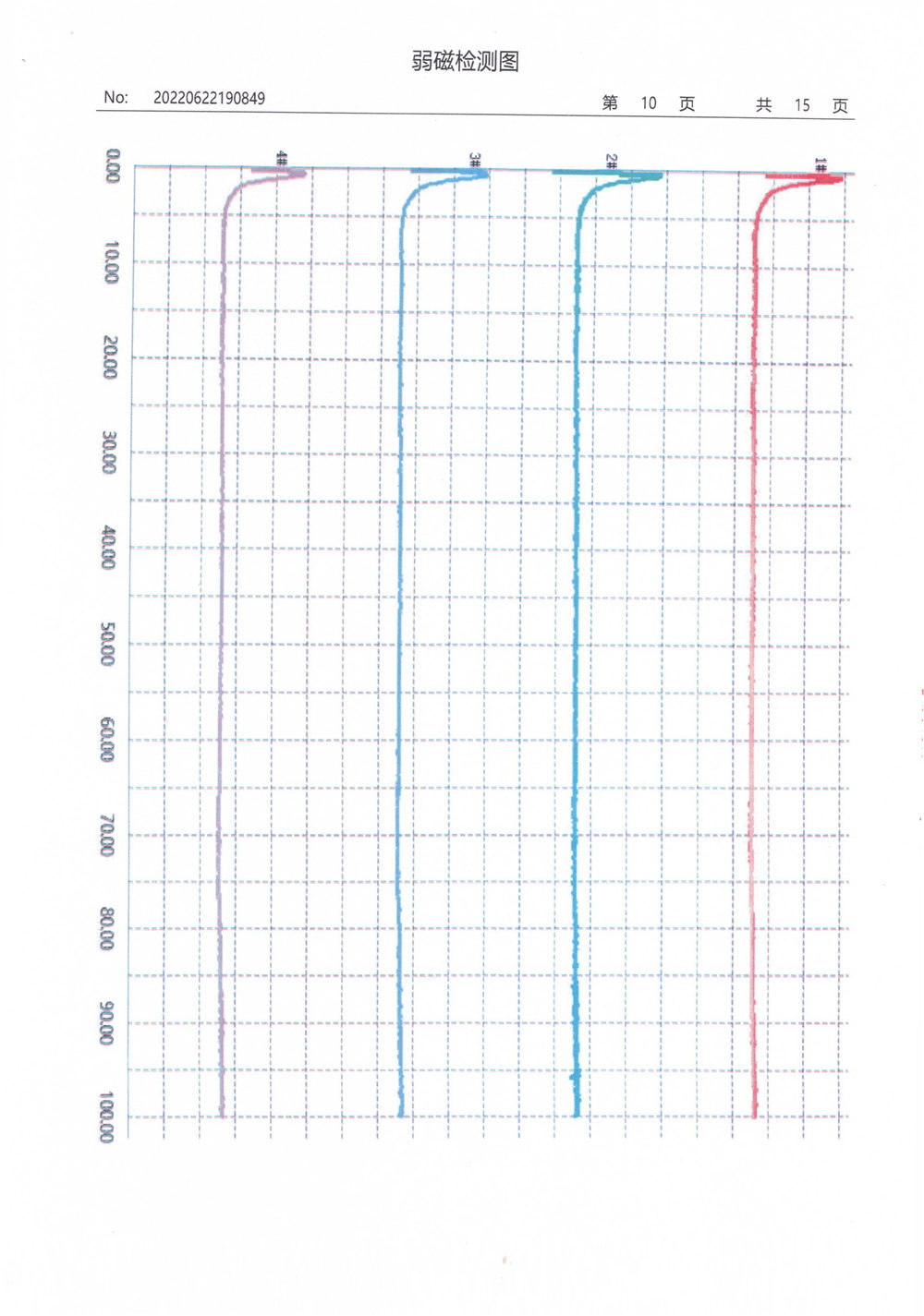

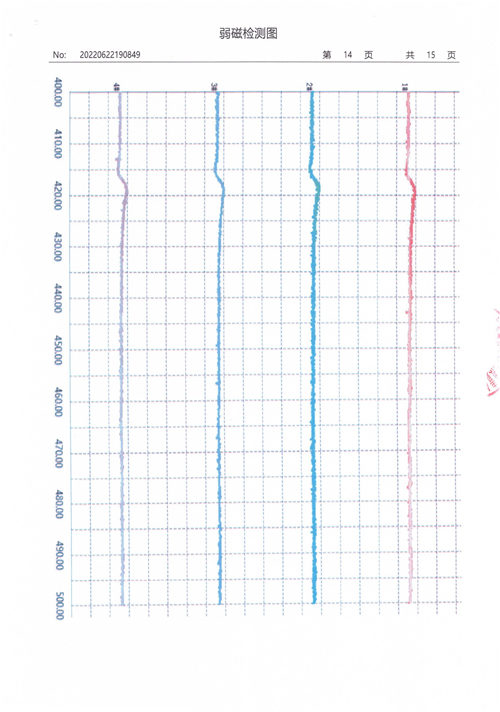

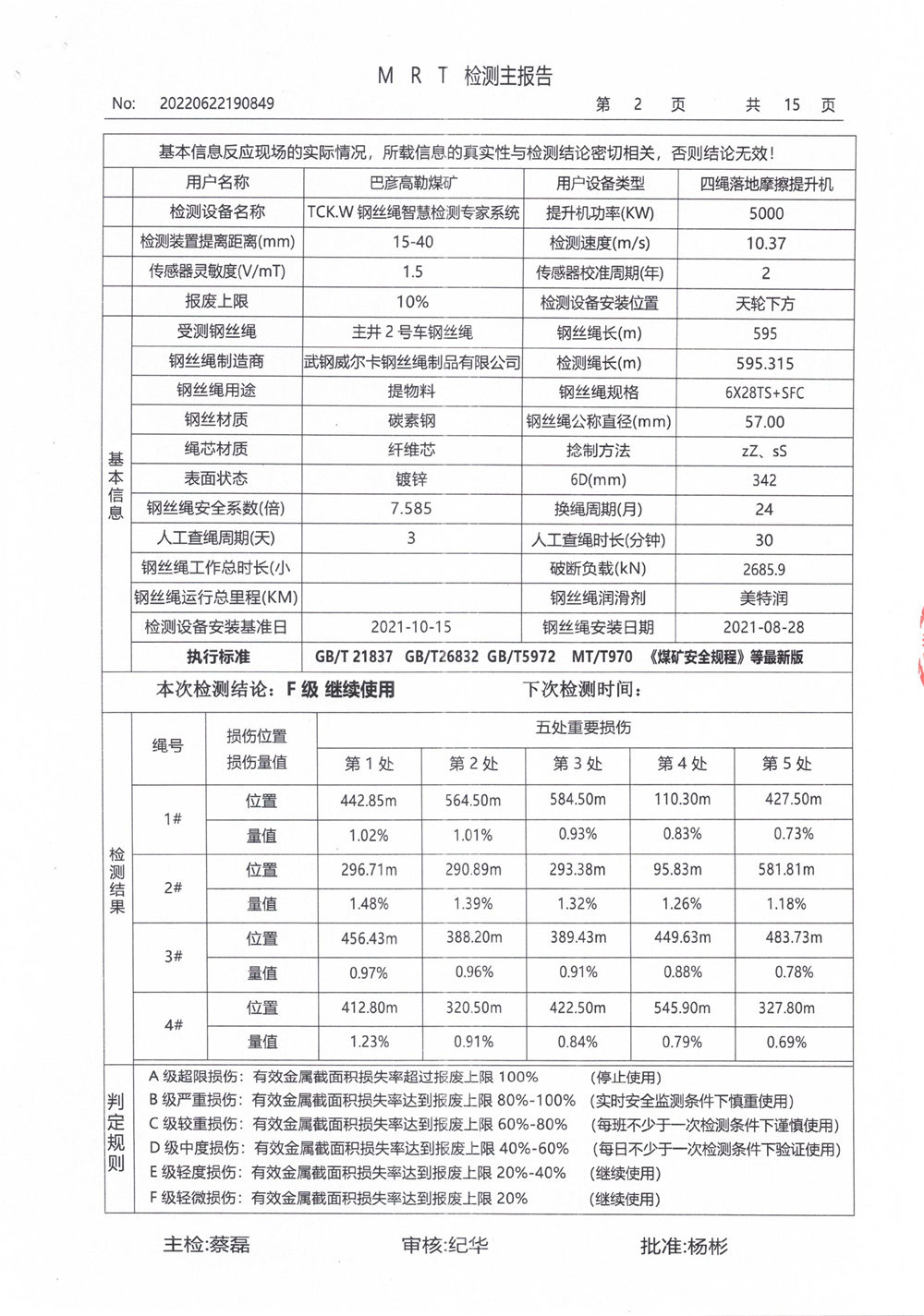

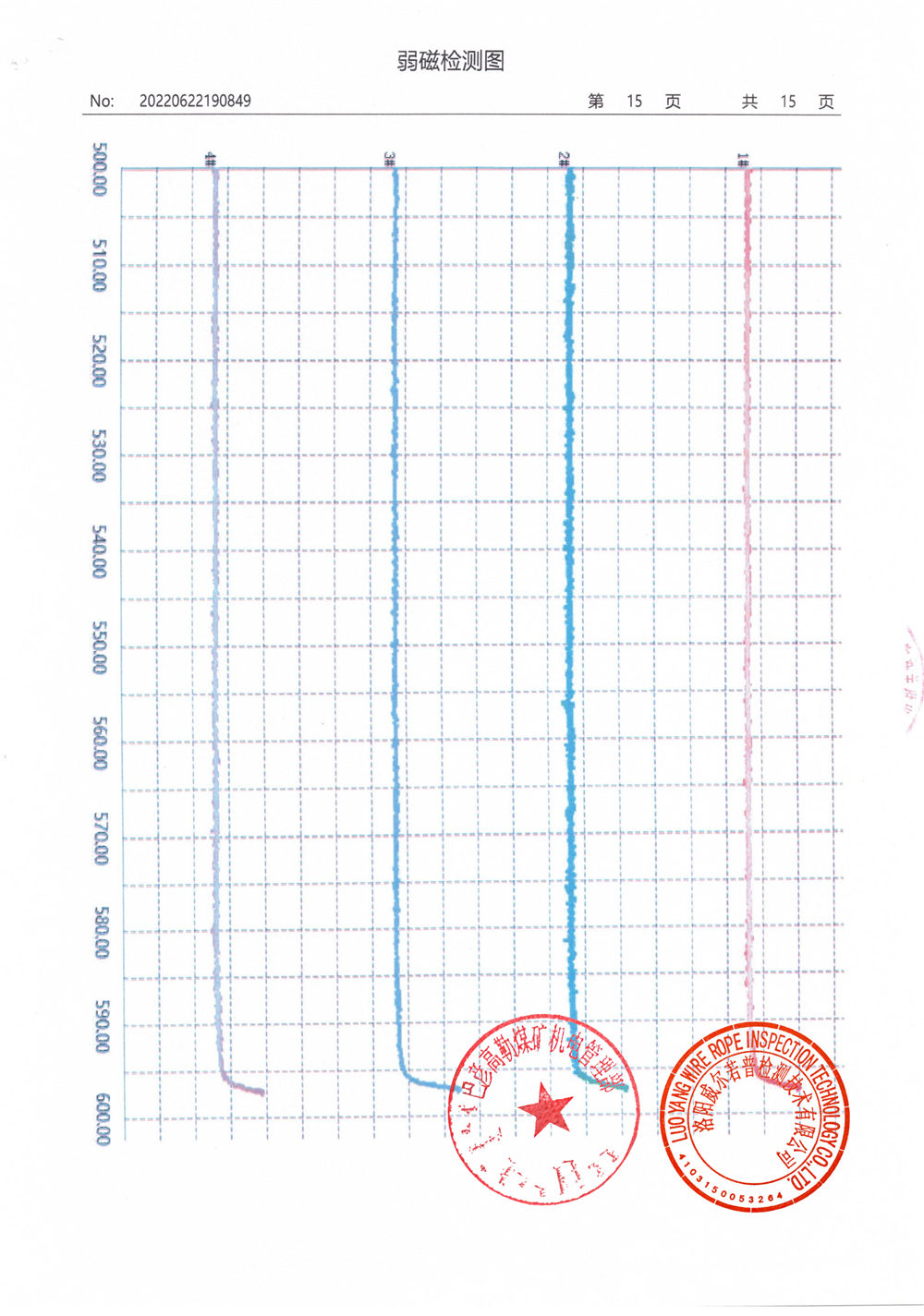

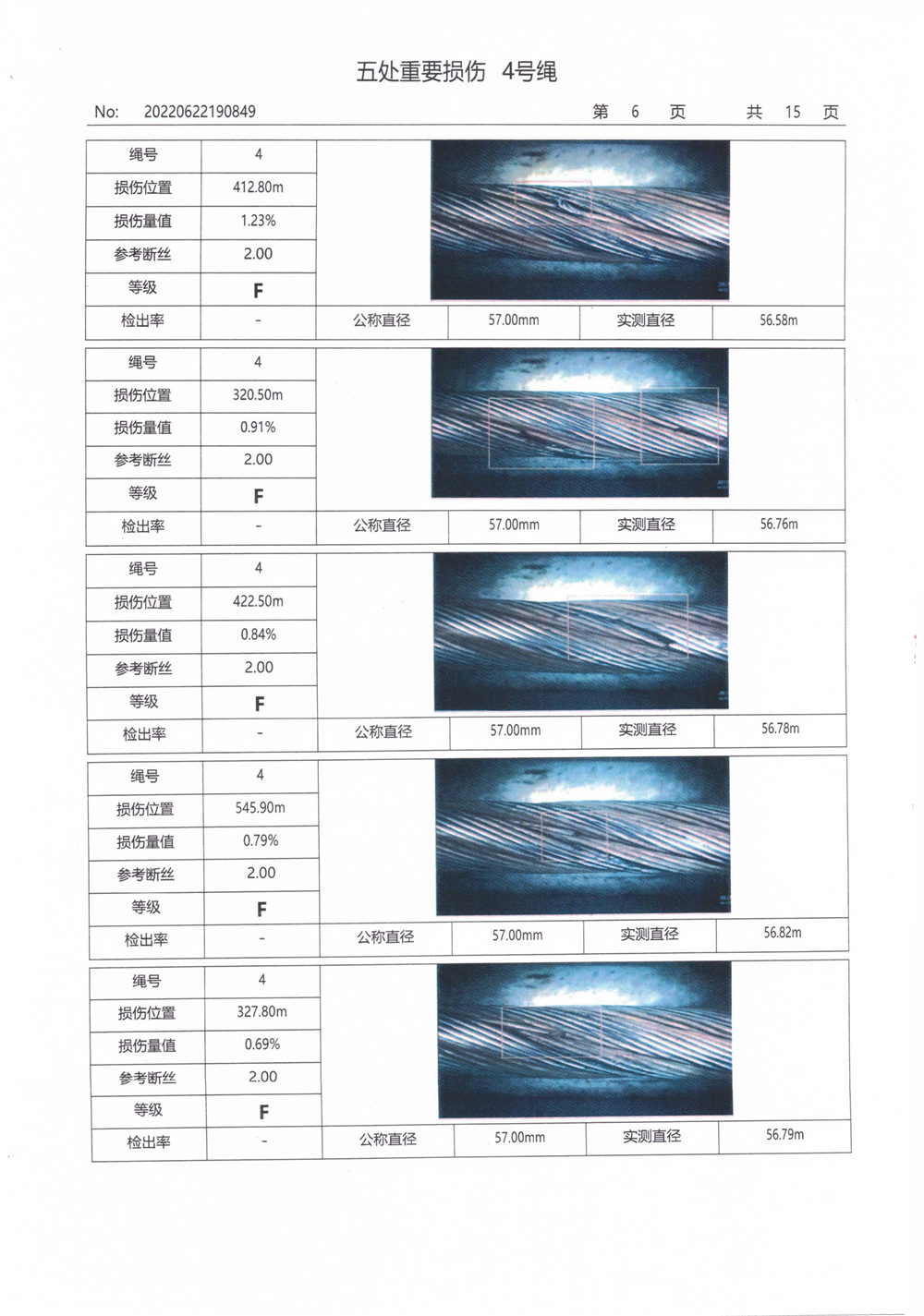

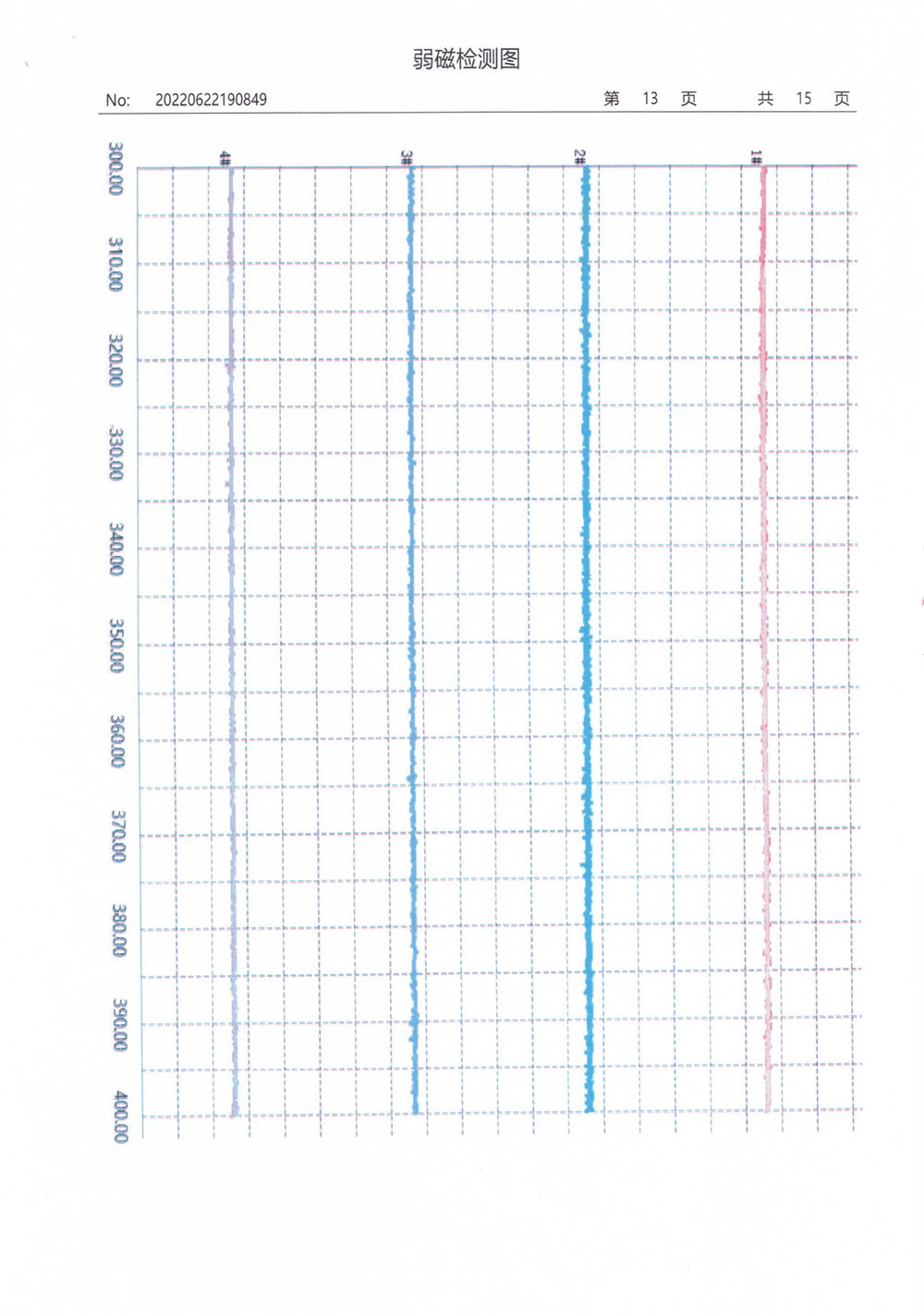

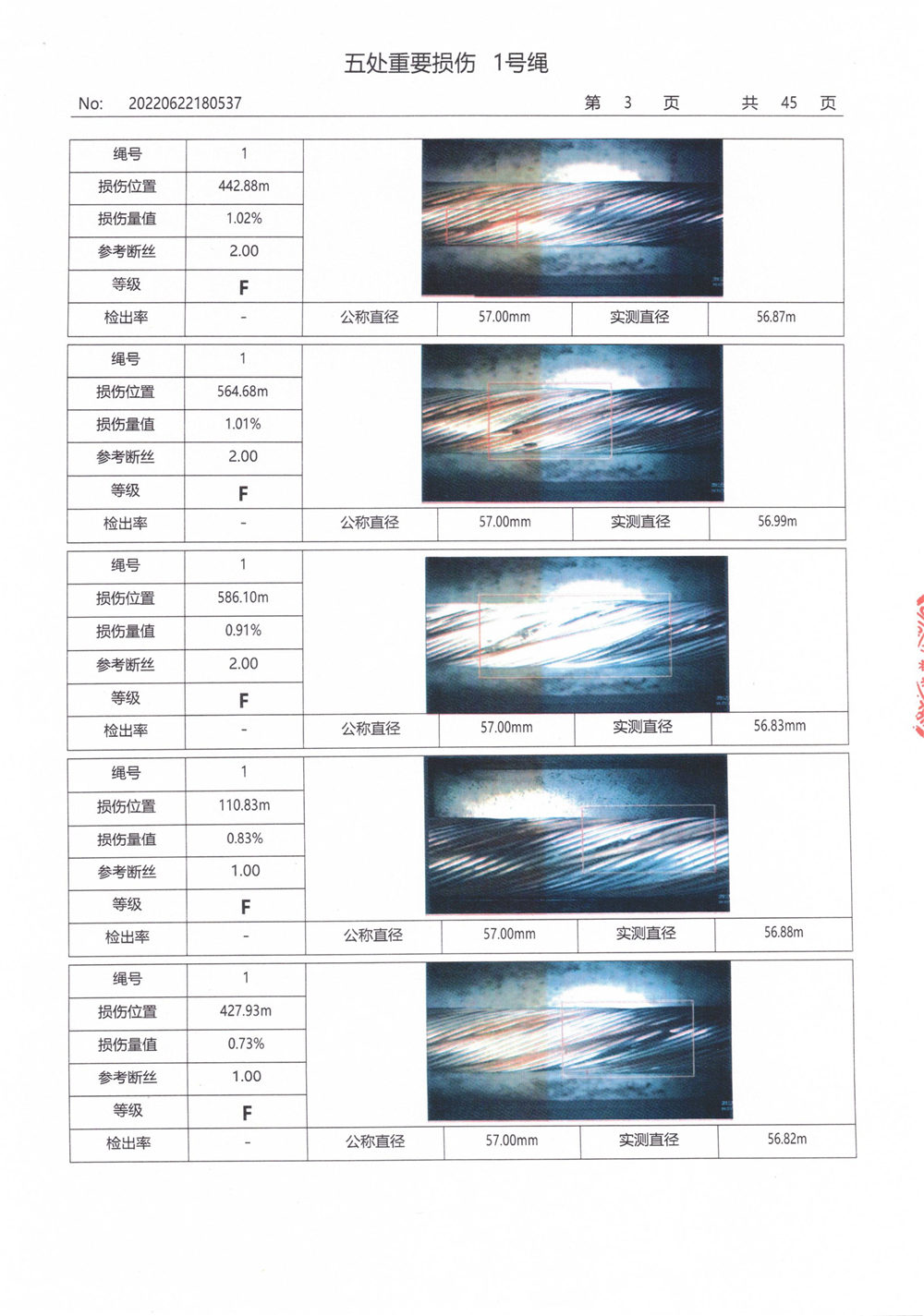

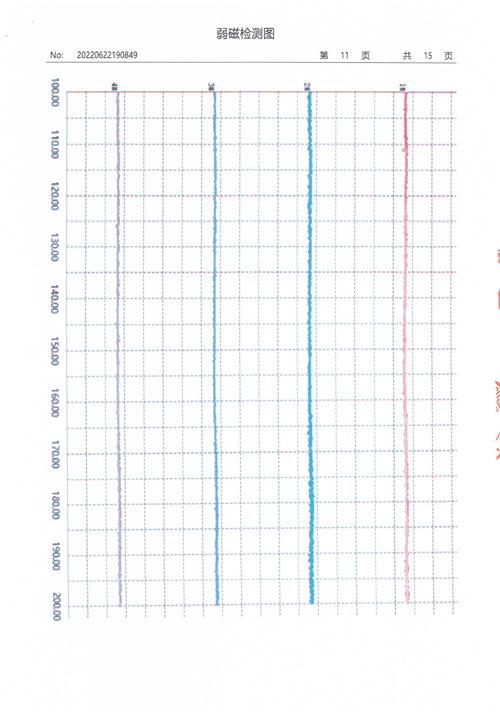

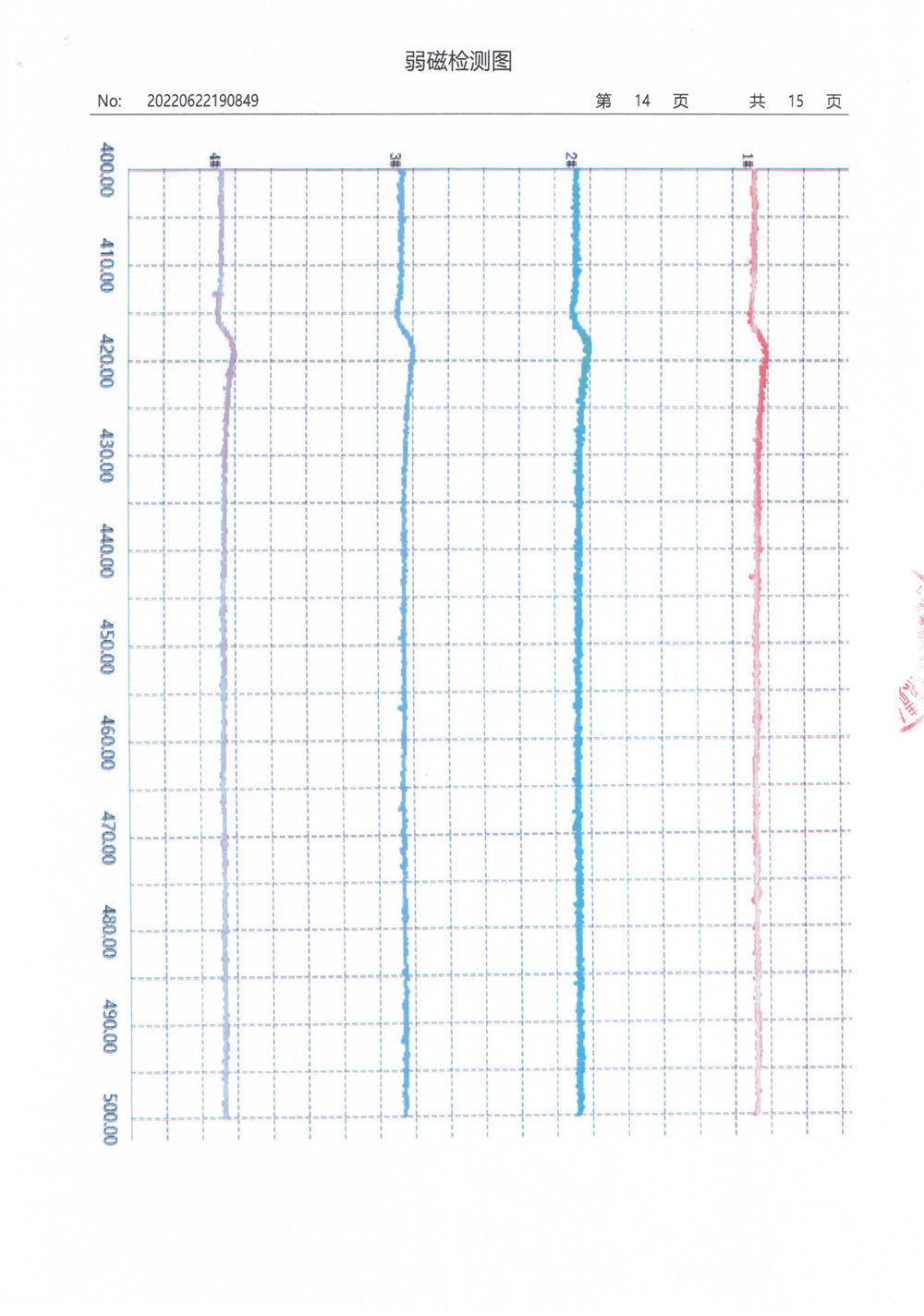

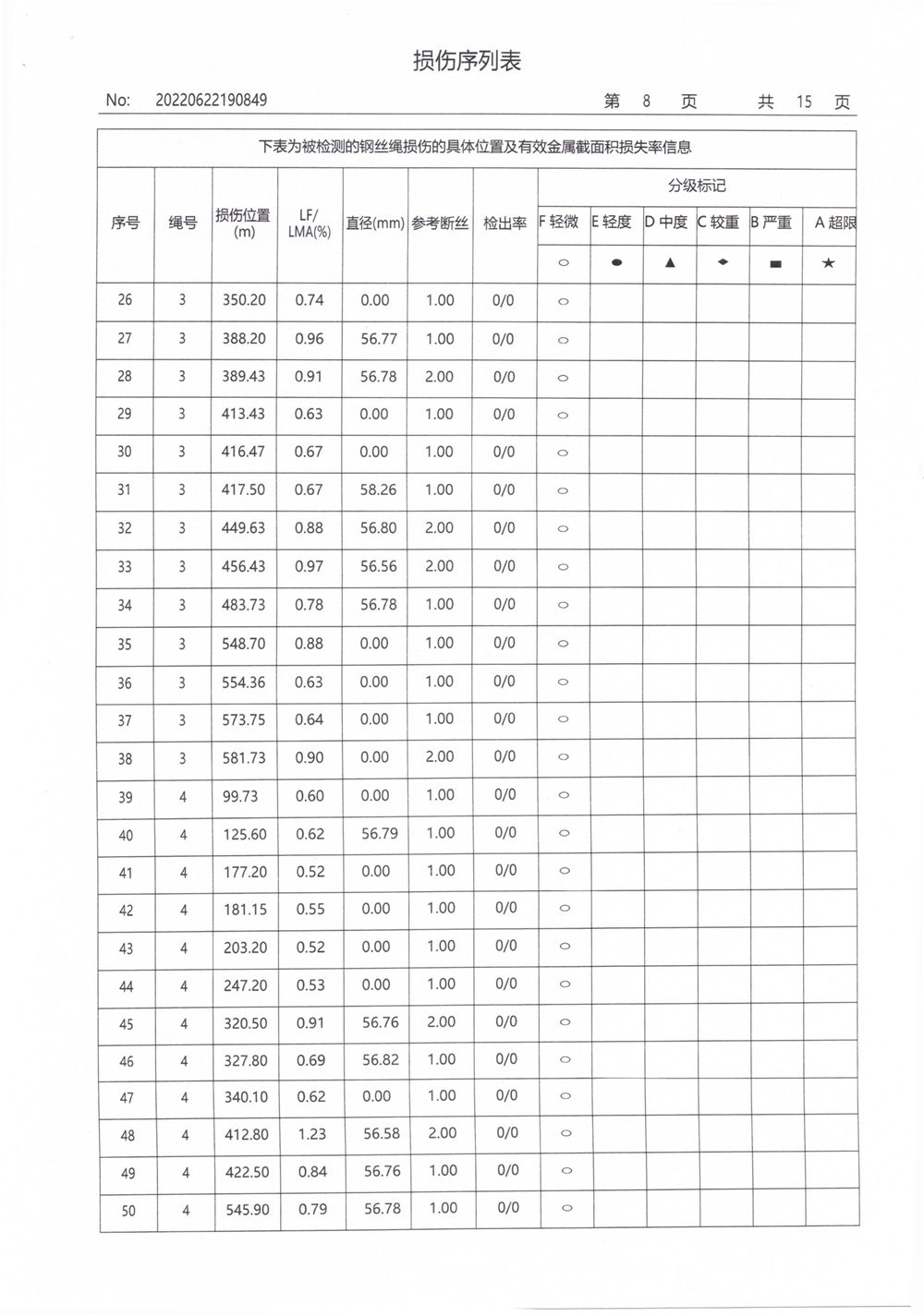

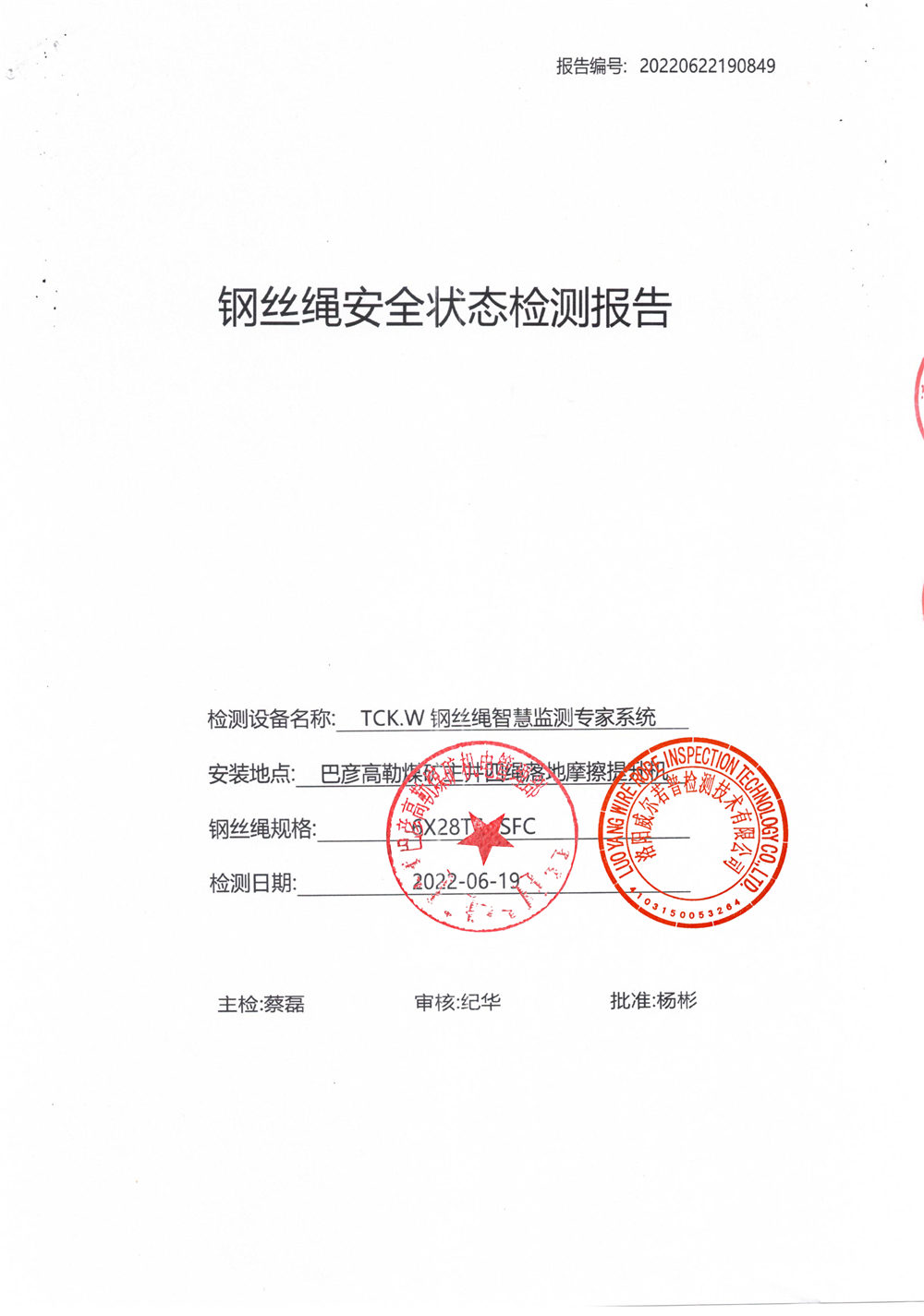

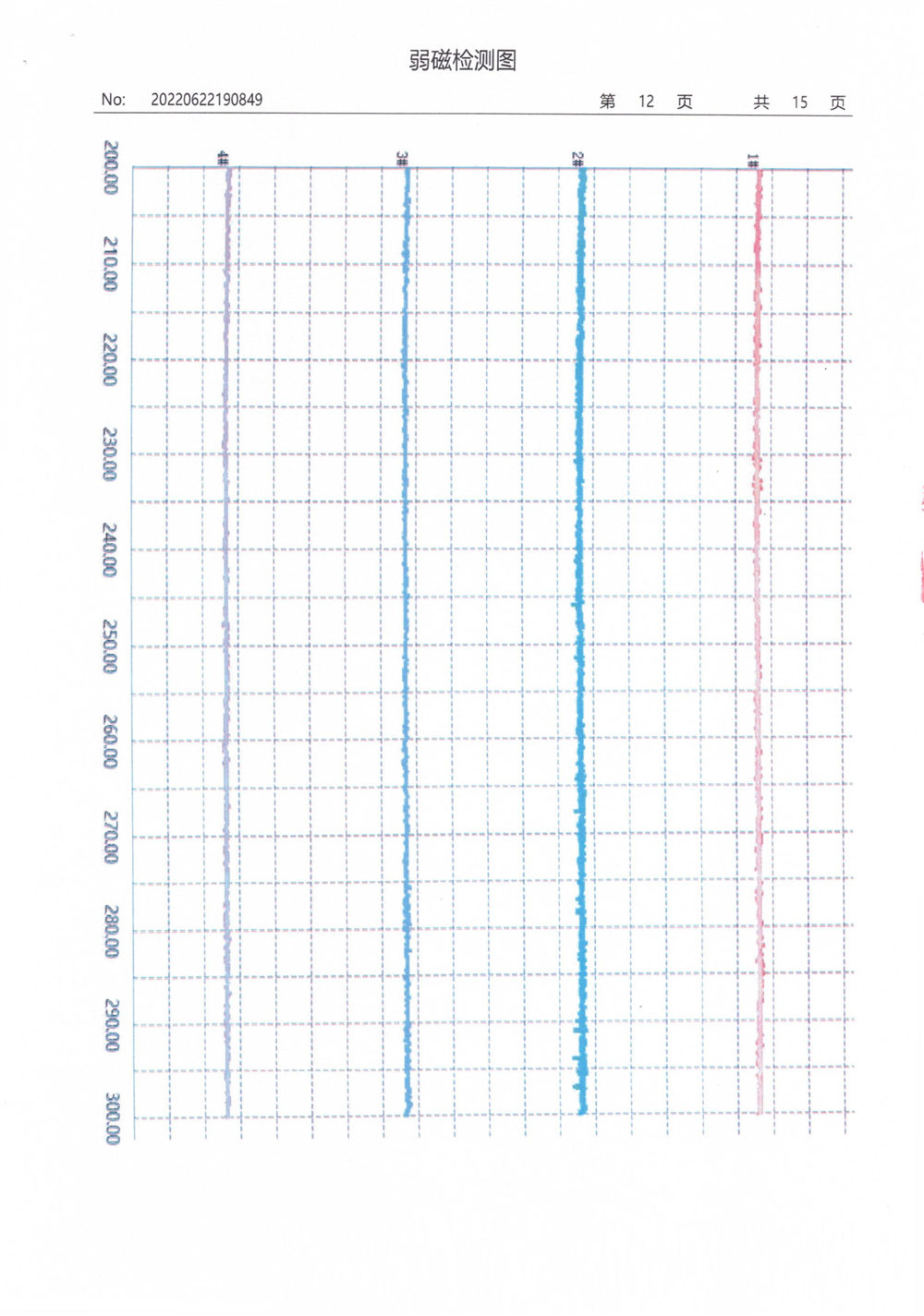

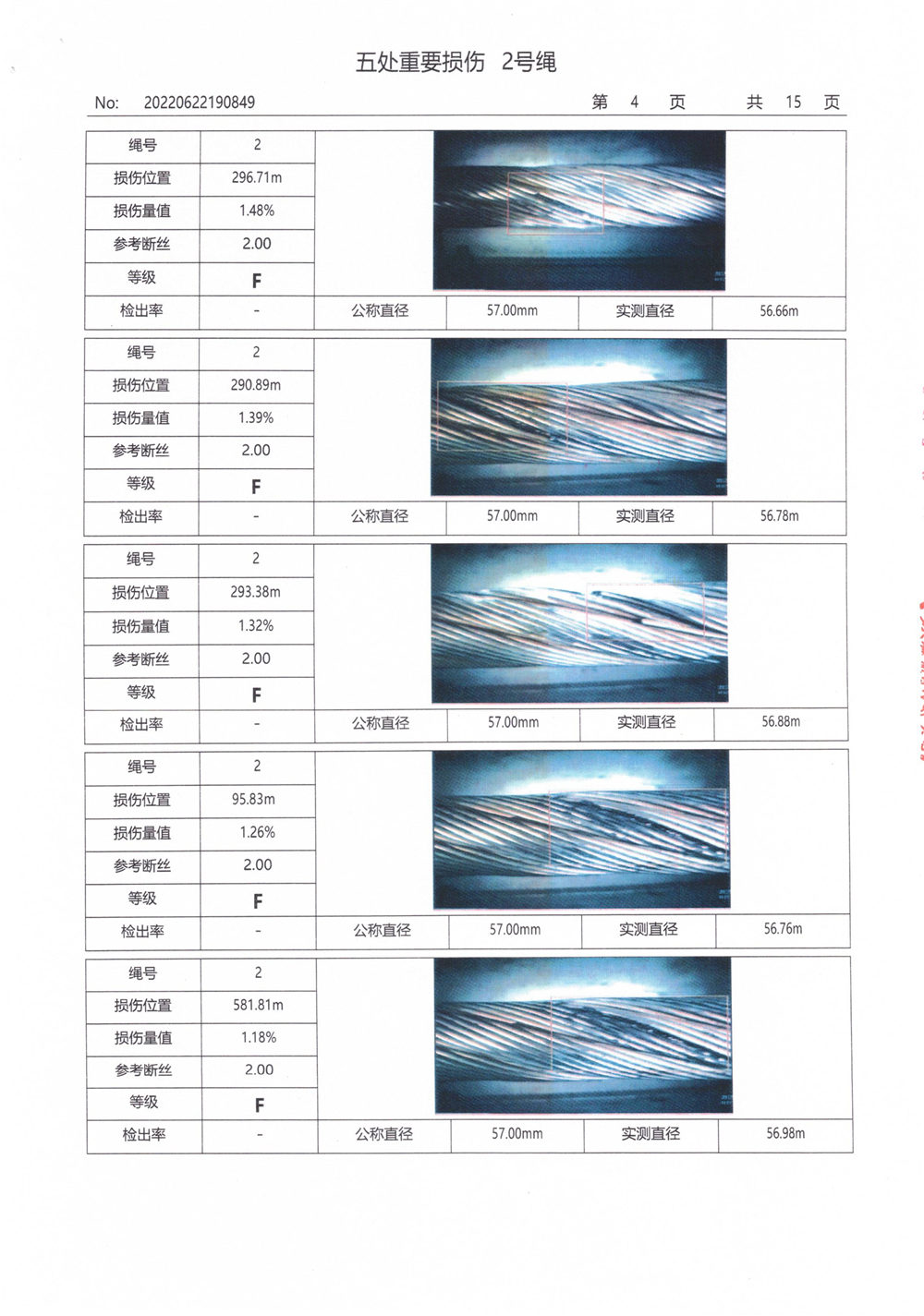

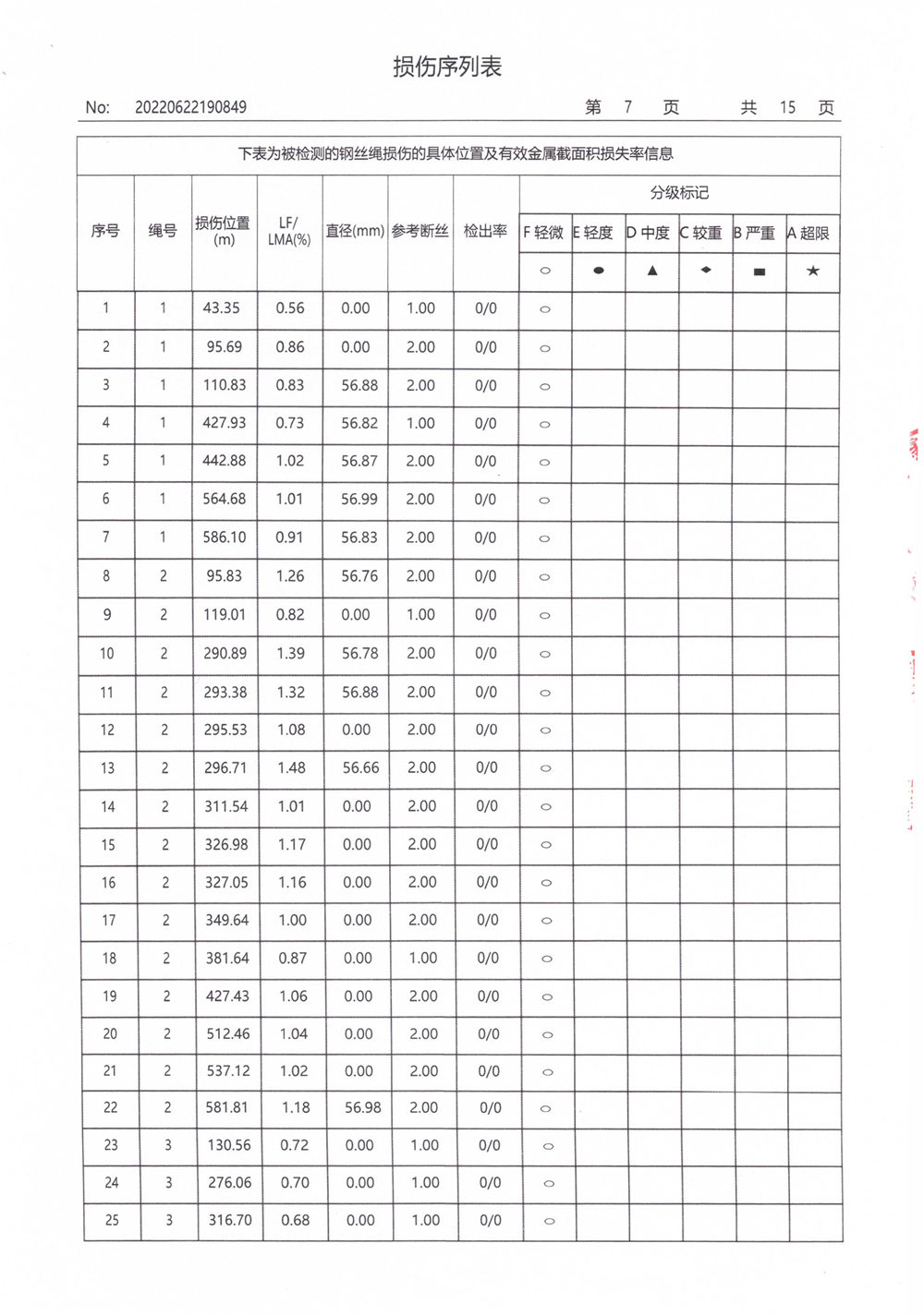

Протокол испытаний на состояние безопасности стального троса

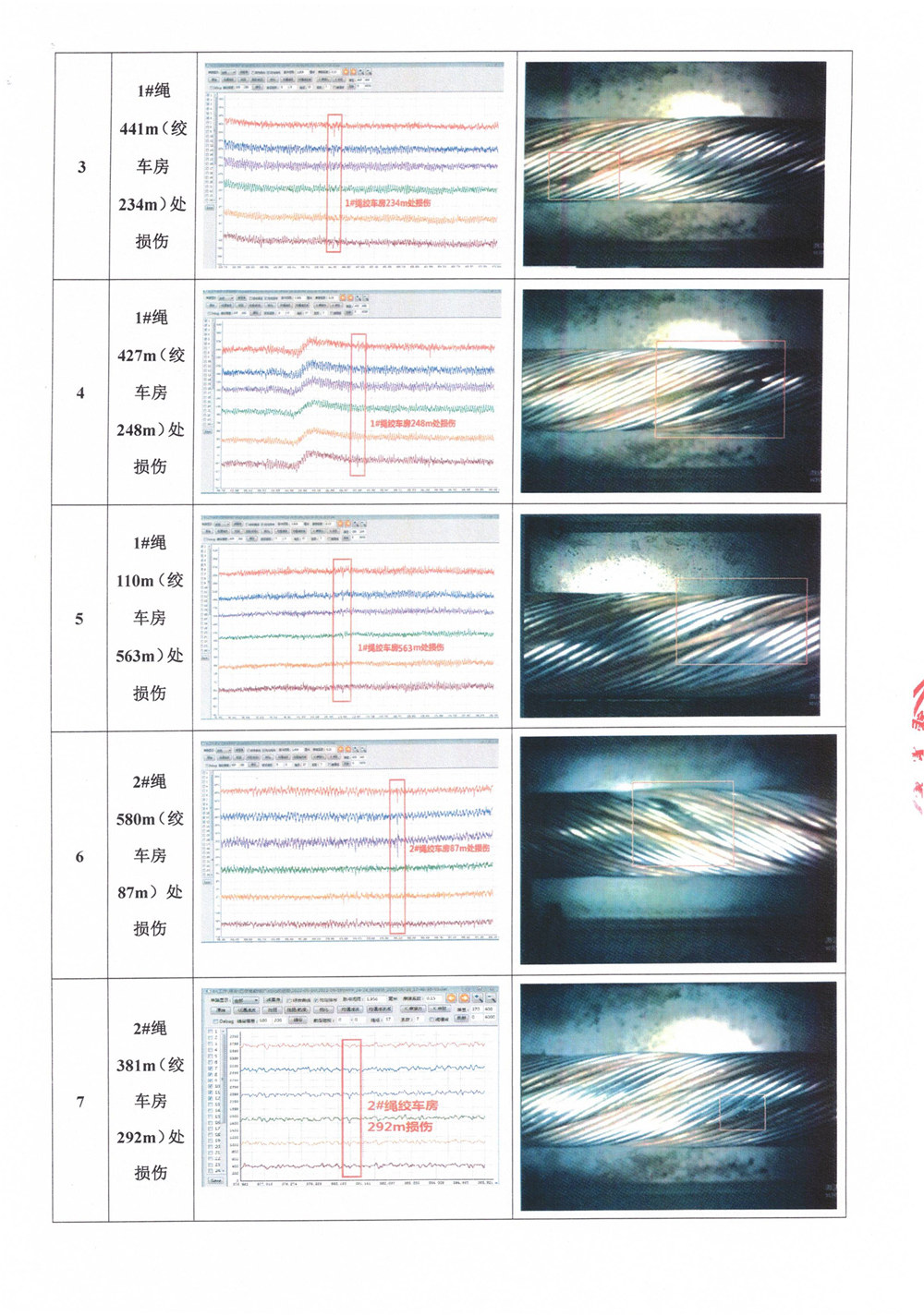

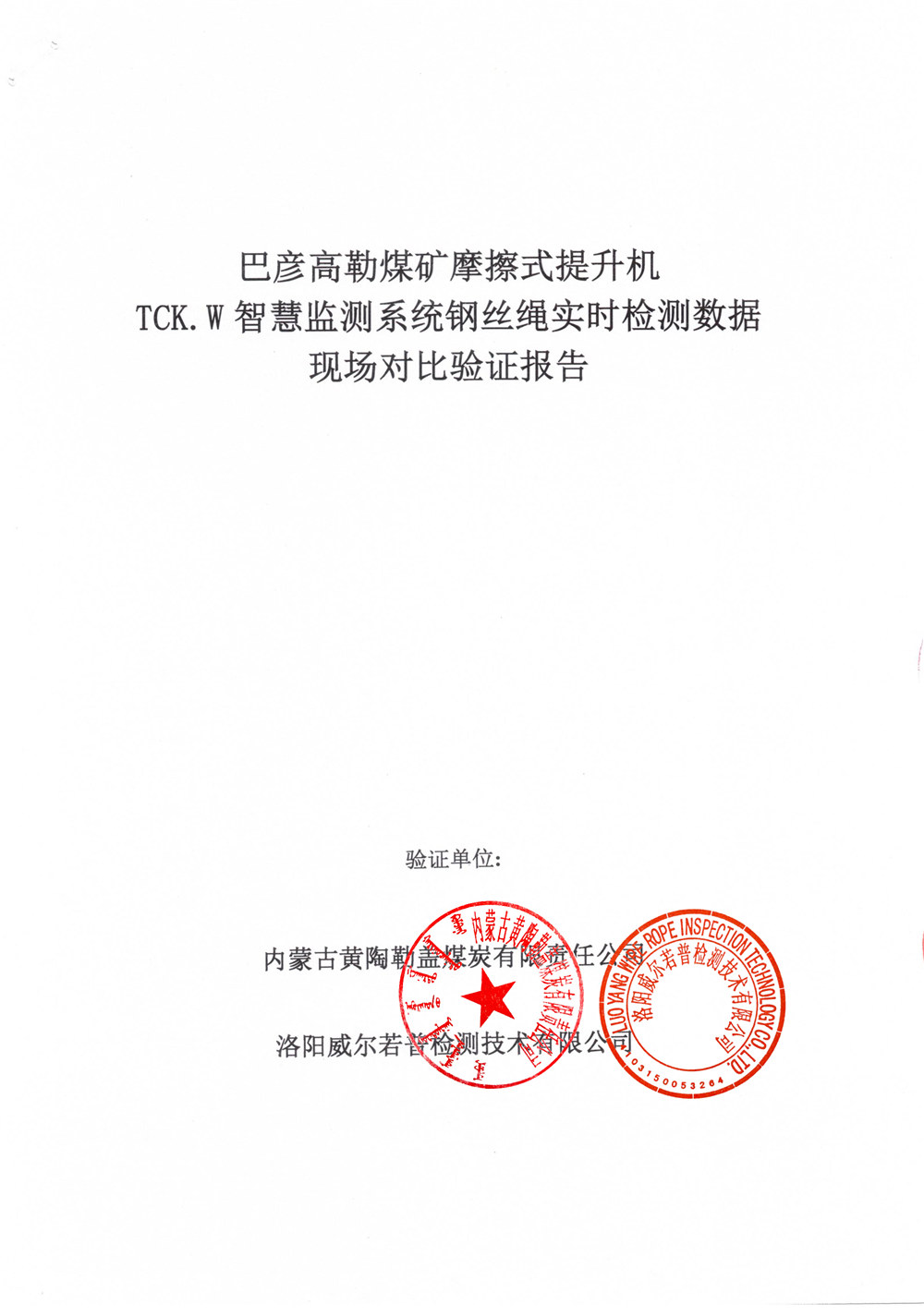

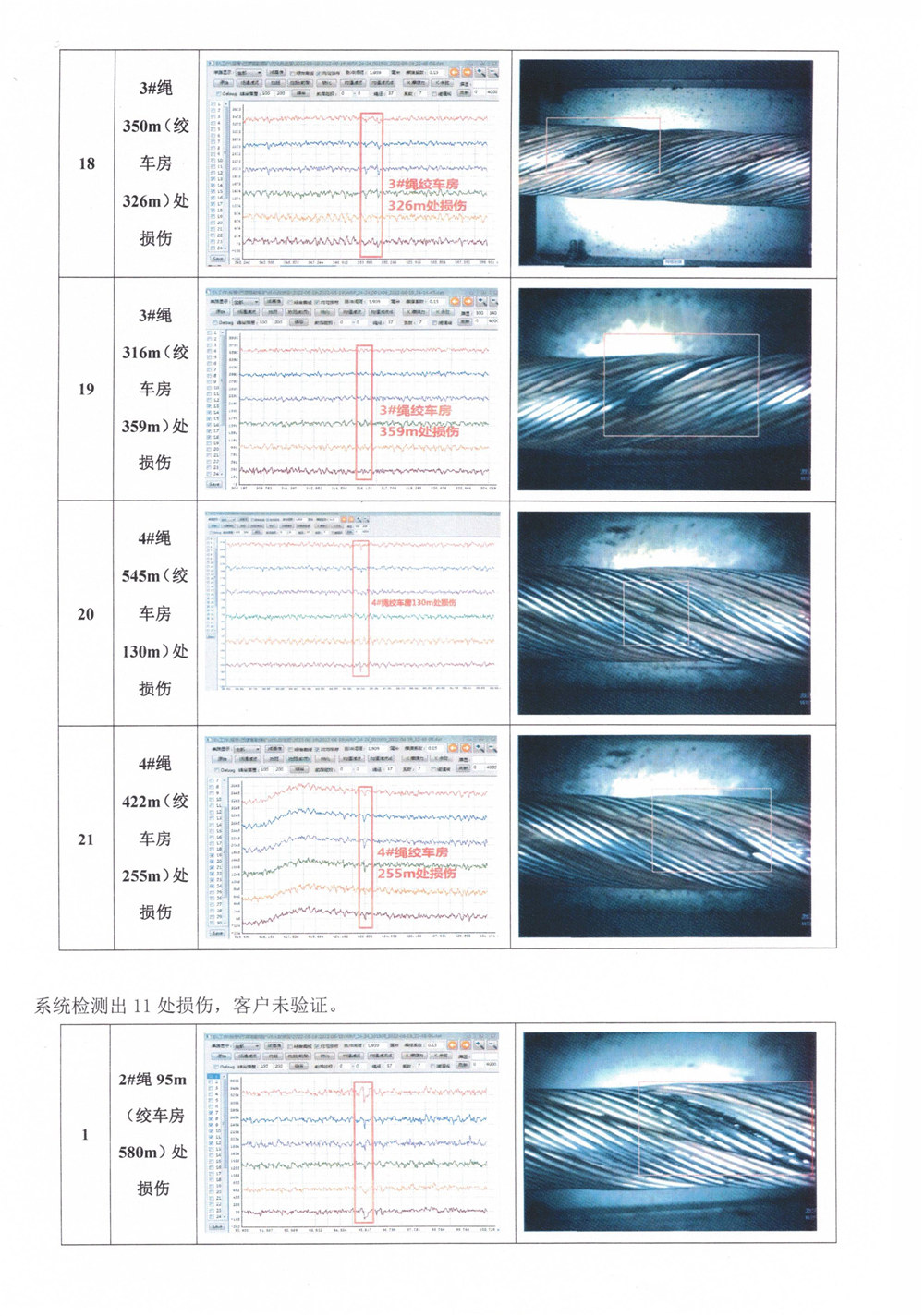

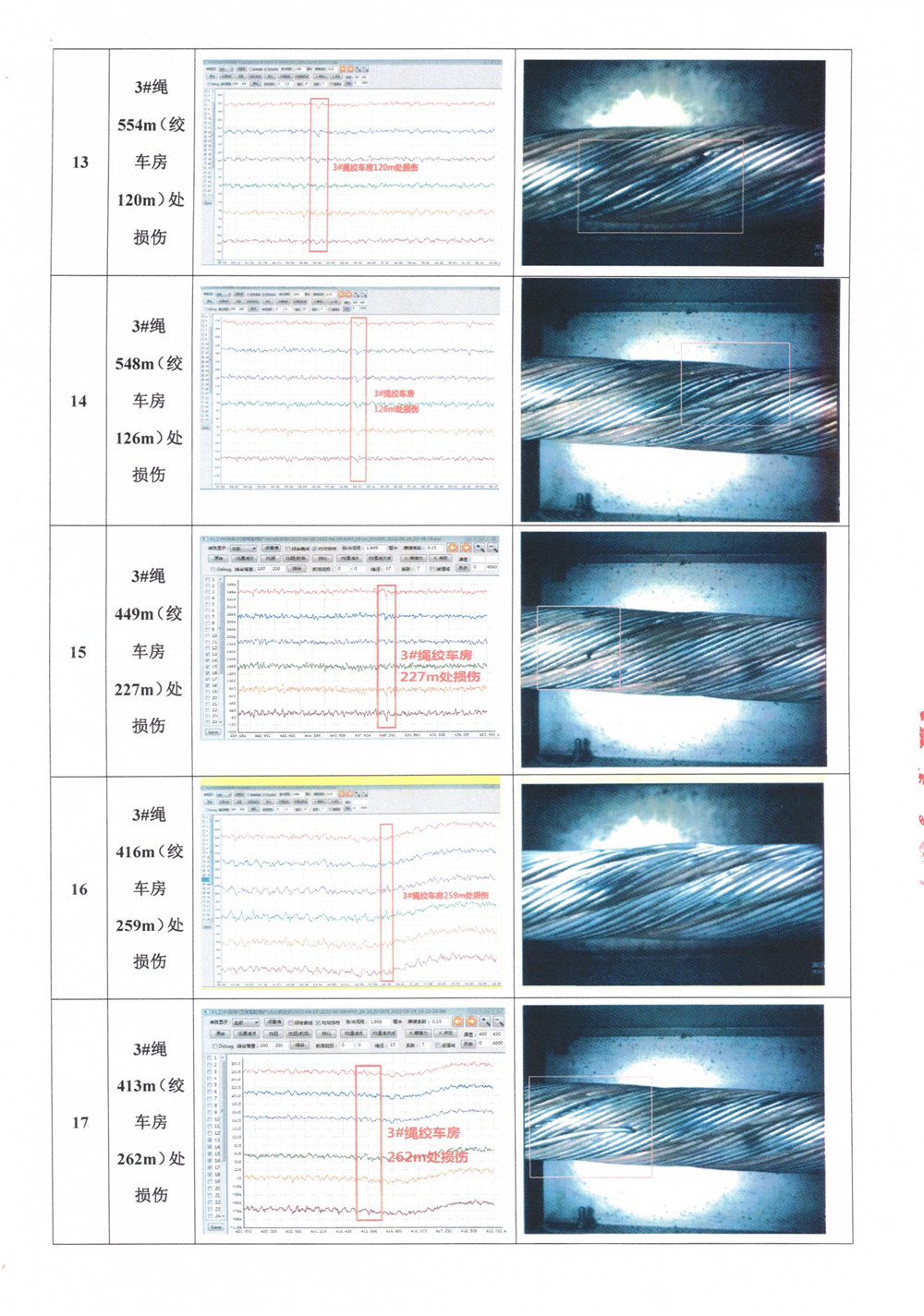

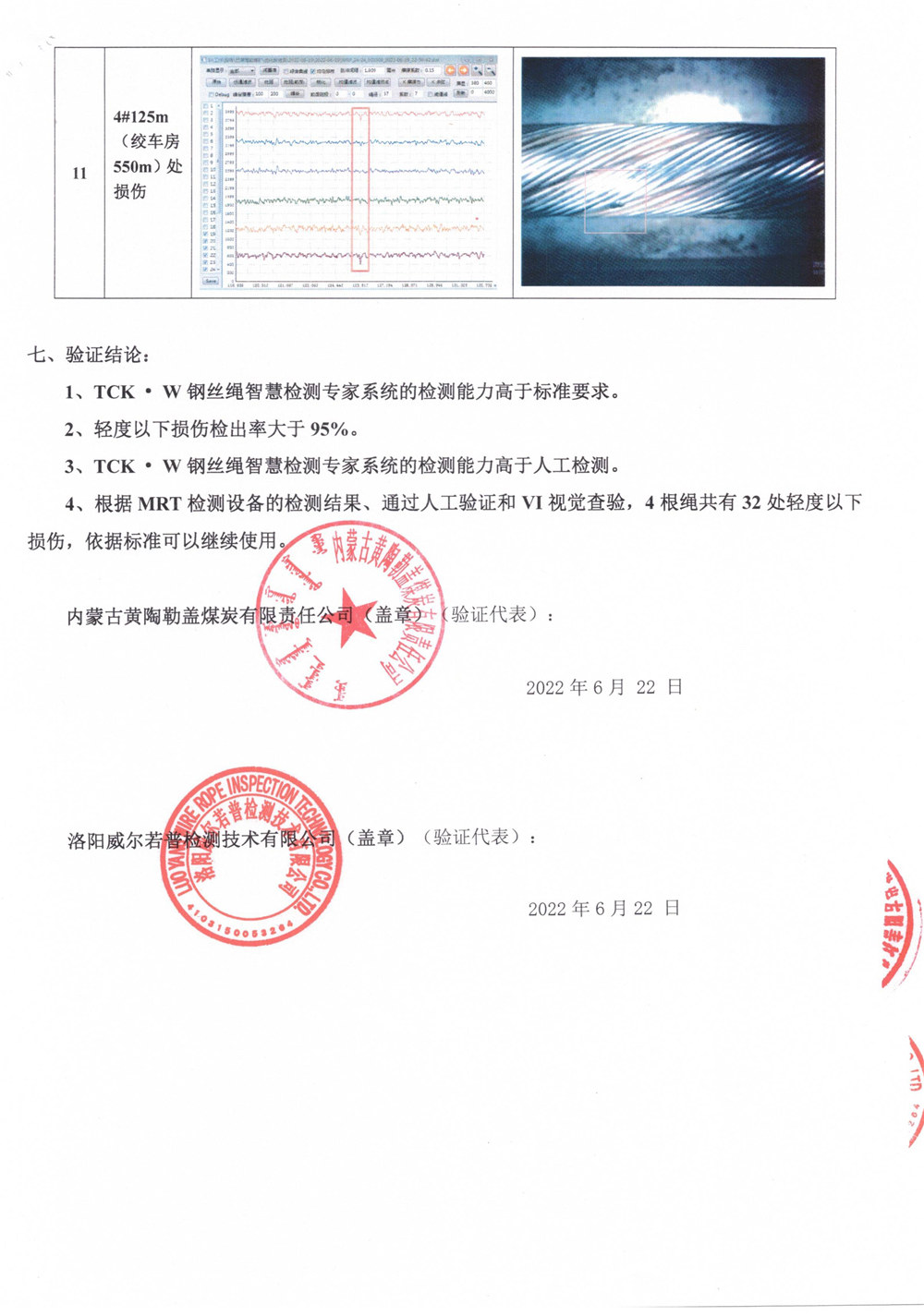

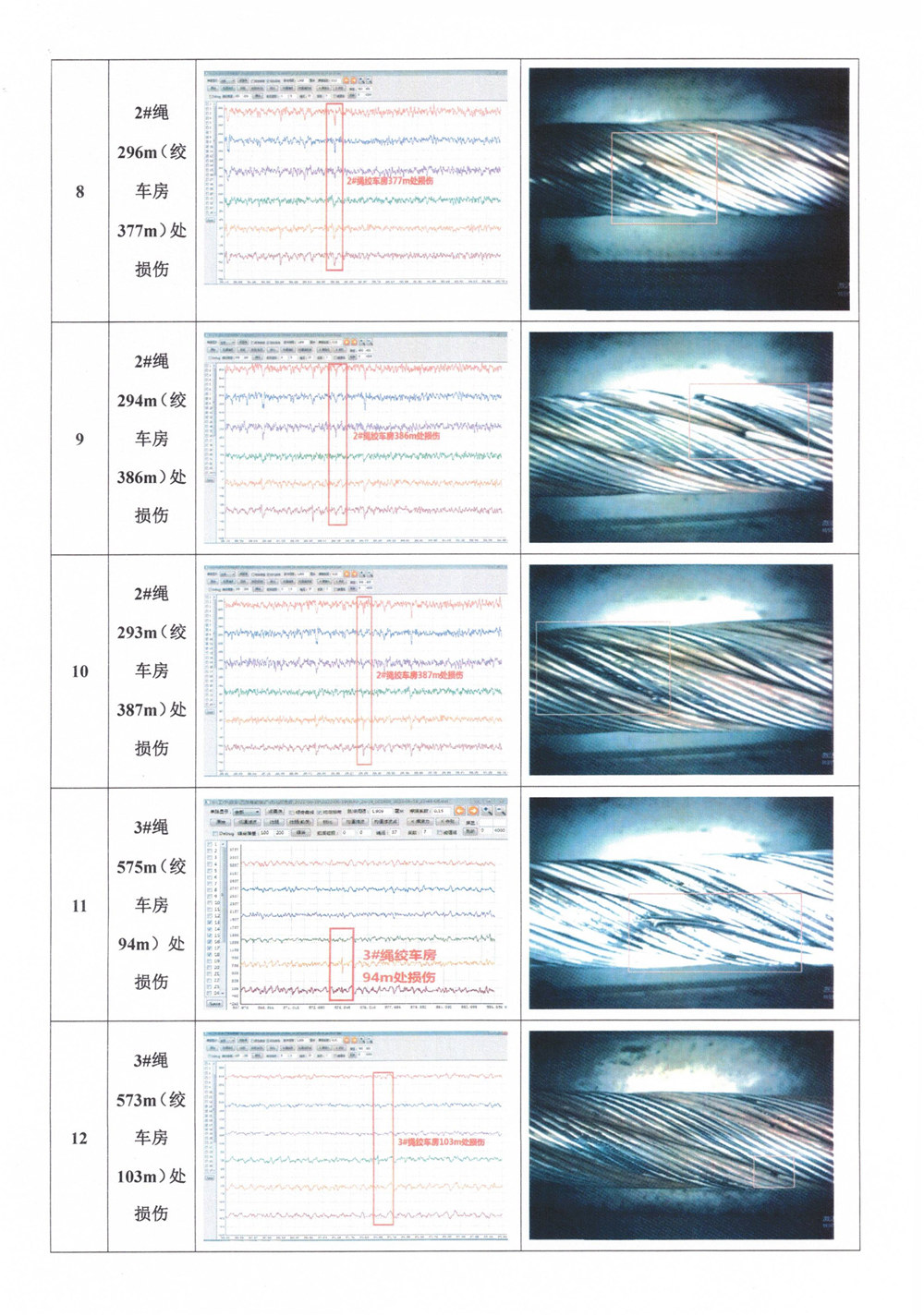

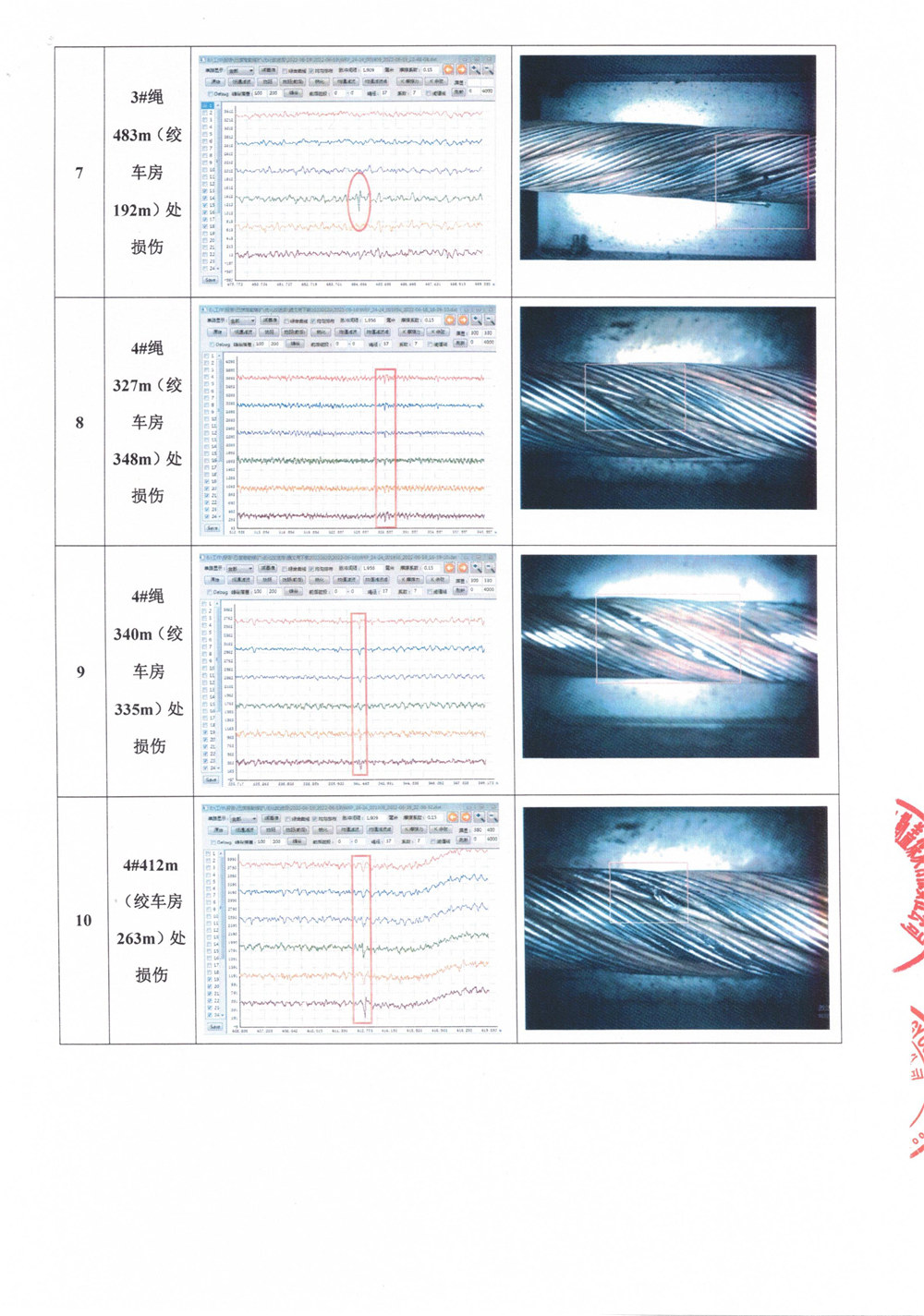

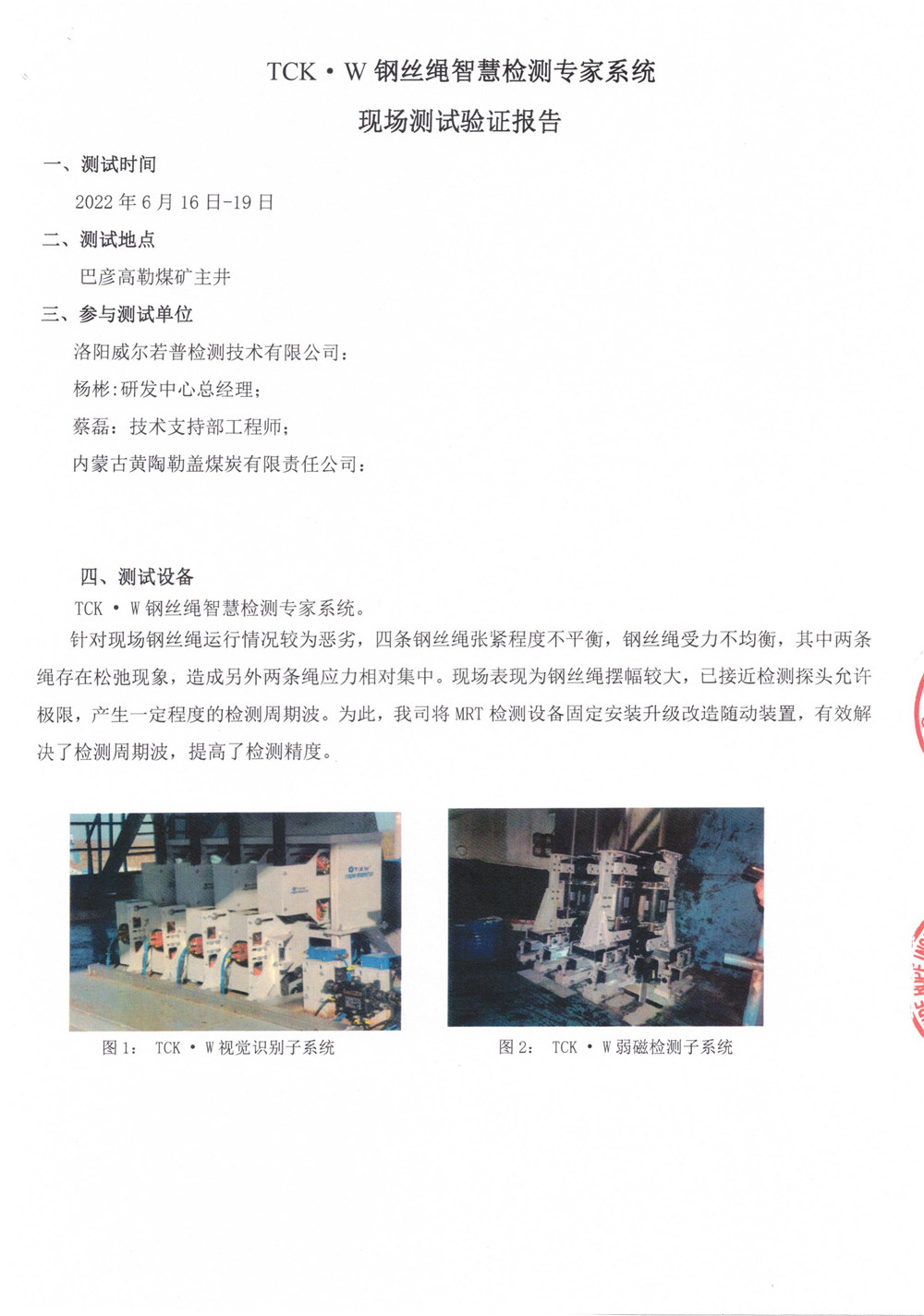

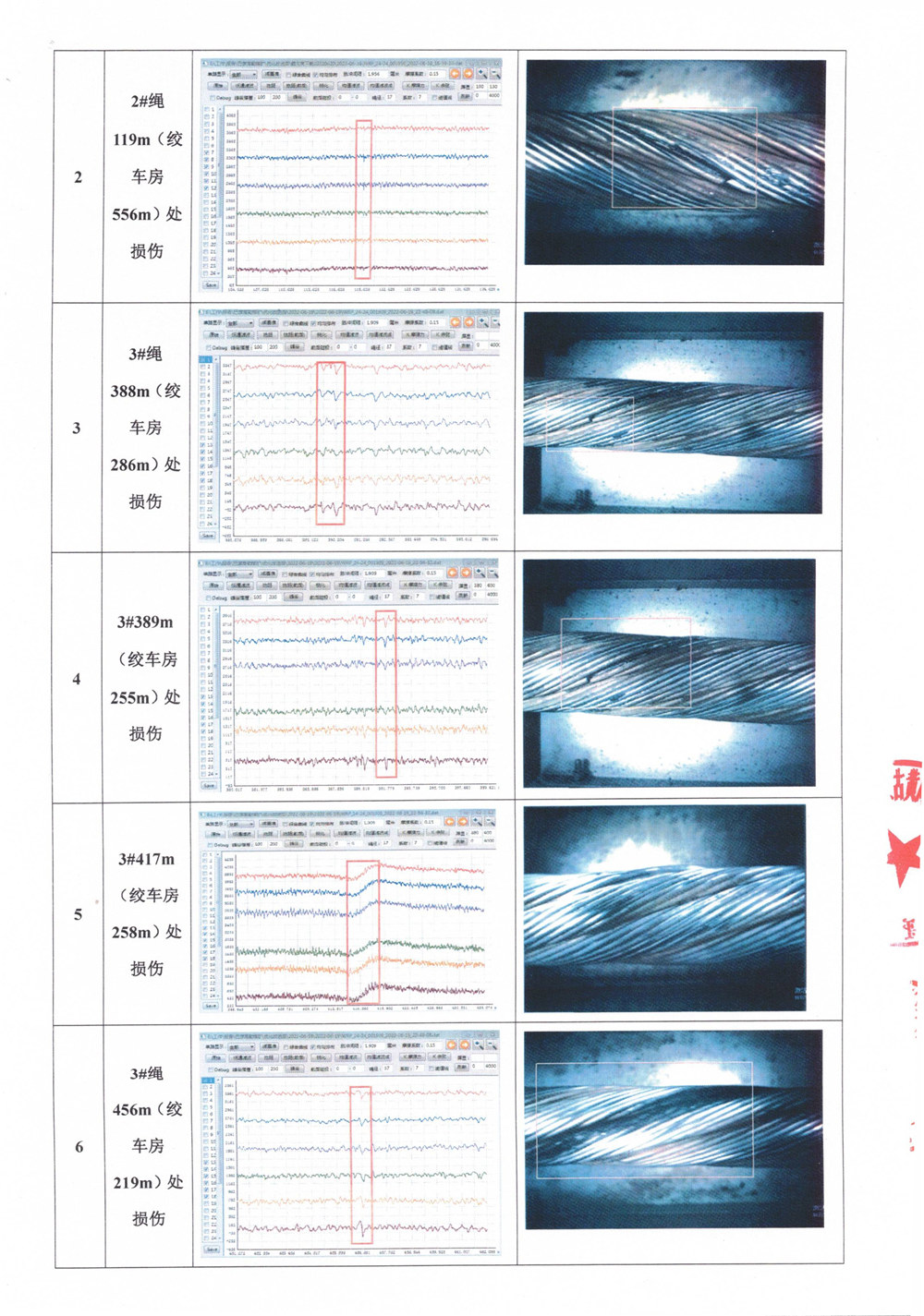

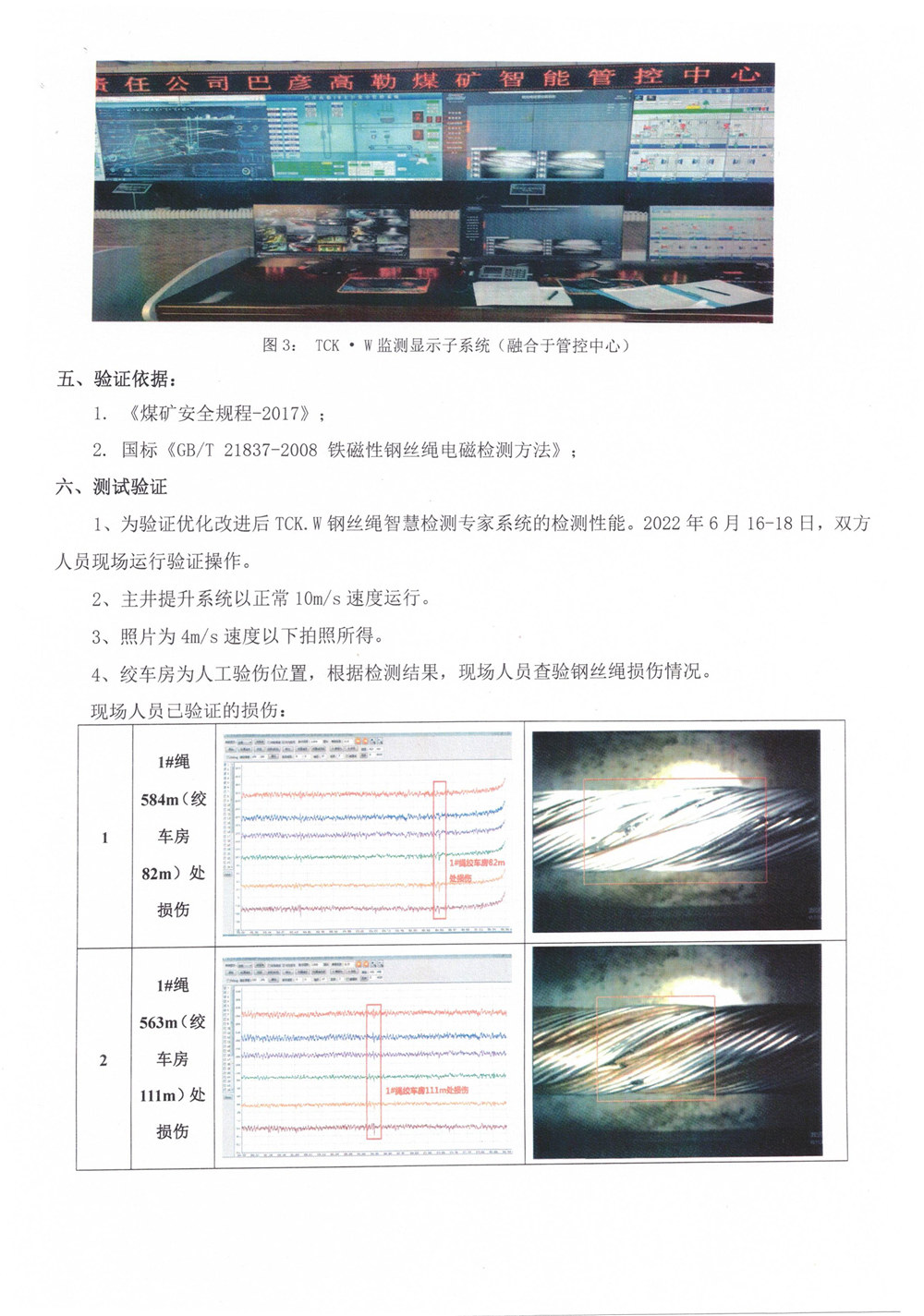

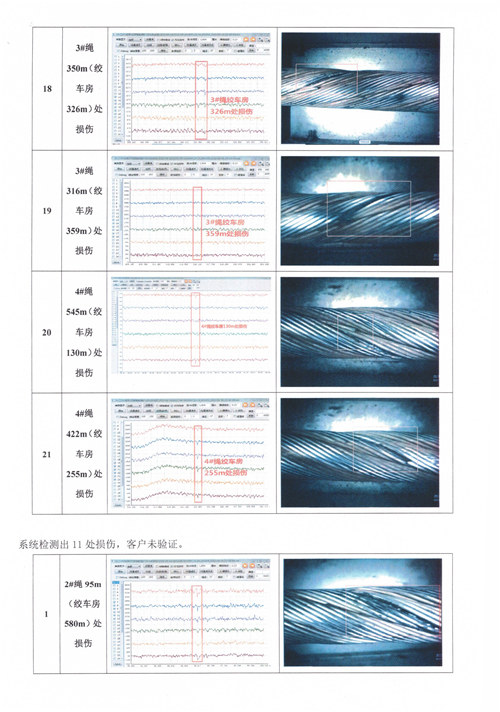

Отчет о проверке сравнения в полевых условиях
